波紋補償器的選型

更新：2024-6-13 14:21:11??????點擊：

品牌：???潤泰達
型號：???
產品咨詢微信掃一掃或電話:15515887365

產品介紹

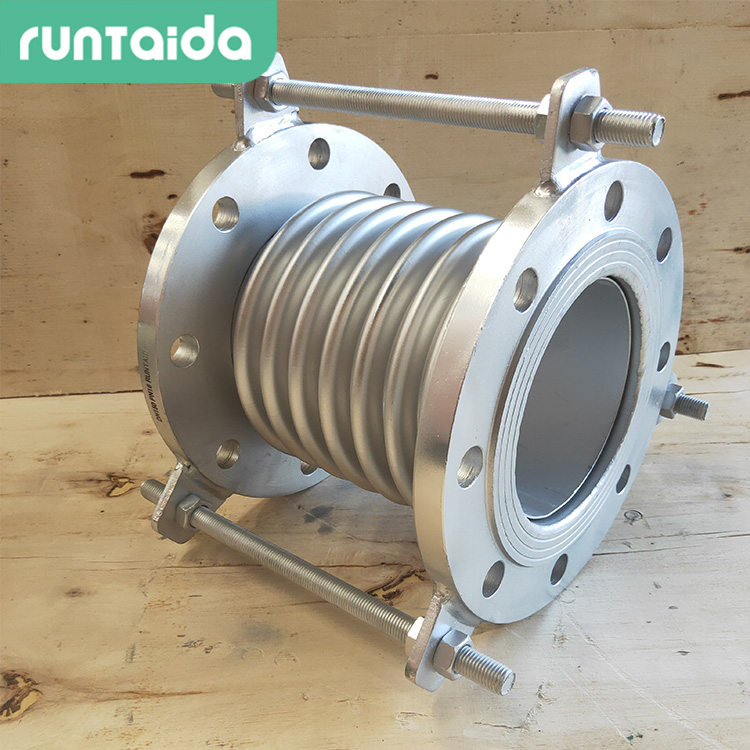

波紋補償器是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件，它是由金屬波紋管與構件組成。波紋管補償器的工作原理主要是利用自身的彈性變形功能，補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移，補償?shù)淖饔镁哂心蛪?、密封、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。波紋補償器的主要彈性元件為不銹鋼波紋管，依靠波紋管伸縮、彎曲來對管道進行軸向、橫向、角向補償。國內生產的波紋補償器種類很多，選擇多層不銹鋼波紋補償器的時候除了考慮材質的問題外，更要考慮的因素在于：多層波紋和單層波紋相比剛度比較小，具有補償量大，特別是安全性能遠遠高于單層波紋的不銹鋼波紋補償器。
在多層波紋和單層波紋的厚度相同的時候，選用多層的設計方式可以使波紋管的剛度最大限度的降低，和使彈性反力下降到最低，以此來提高不銹鋼波紋補償器和管道的壽命。按是否能吸收管道內介質壓力所產生的壓力推力，可分為無約束型波紋管補償器和有約束型補償器;按波紋管的位移型式，可分為軸向型補償器、橫向型補償器、角向型補償器以及壓力平衡型波紋管補償器。通過了解不銹鋼波紋補償器及補償器工作原理，我們知道在我們選擇不銹鋼波紋補償器的時候，一定要根據我們所要的口徑，壓力以及補償量來挑選我們自己所需要的產品，例如：軸向單式波紋補償器，安裝時需要有外保護筒；軸向內外壓平衡式波紋管補償器，需要進行架空管線；單式外壓軸向型（WDB）波汶補償器，主要用于補償管道的軸向位移，產品穩定性好，多用于污水管線及蒸氣管線，為無約束型補償器，要注意固定支架的強度；直管壓力平衡型（ZPB）波紋補償器，主要用于補償管系的軸向位移，具體設計簡單，補償量大，無內壓推力等優點，但價格較高。主要應用于固定支架設置不易的大口徑直線管系。
